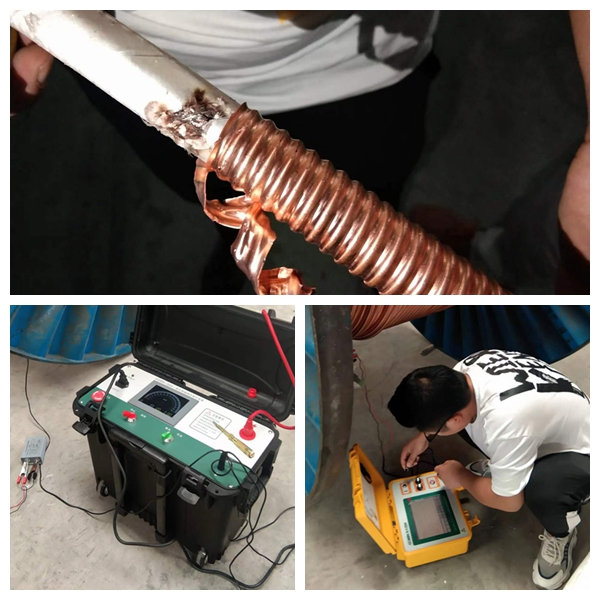

　　電纜是電傳輸的“路徑”，而我們現在可以說是已經離不開電了，從我們的吃飯，工作，聯絡，交流，時時刻刻都在電的周圍。作為電的傳輸“路徑”，也是會“生病”的，當這些“路徑生病”時，電也就不能很好的傳輸，當出現故障的時候，就需要用到電纜故障測試儀了。


　　

　　電纜故障測試儀的工作原理主要包括三個部分：電力電纜故障檢測主機、電纜故障測試儀、電纜測試儀和電纜路徑儀。線纜故障測試儀主機用于測量電纜故障特征、長度及電纜故障點的大致位置。電纜故障測試儀是根據電纜故障測試儀主控確定電纜故障點的大致位置，確定電纜故障點的準確位置。對于未知走向埋地電纜，需要使用路路儀來確定電纜的地下走向。電纜線故障檢測的基本方法是向故障電纜施加高壓脈沖，在故障點發生擊穿，同時產生電磁波擊穿故障點放電外的電磁波，同時發出聲音。

　　

　　弧反射法，也叫二次脈沖法：在電纜故障測試儀中的工作原理：先向電纜測試端施加一定的電壓等級和一定能量的高壓脈沖，使電纜測試端至故障電纜，使電纜的故障點擊穿燃弧。同時，將測量用的低電壓脈沖加到試驗端，當測量脈沖到達電纜的高阻燃點時，遇到弧光并在電弧表面產生反射。高阻型故障因燃弧時，變成了瞬態短路故障，低電壓測量脈沖將產生明顯的阻抗特性變化，使閃絡測量波形變為低壓脈沖短路波形，使波形鑒別特別簡單明了。這就叫二次脈沖方法。

　　

　　收到的低電壓脈沖反射波的波形與整個地面短路波形相同。高電壓脈沖釋放后，與未釋放高壓脈沖所產生的低壓脈沖波相疊加，在2個波形中會出現一分散點，即故障點的反射波形點。采用低電壓脈沖法和高壓閃絡技術相結合的方法，使測試員更易于確定故障點的位置。二次脈沖法比傳統的測試方法先進，它將沖擊高壓閃絡法中的復雜波形簡化為比較簡單的低壓脈沖短路故障波形，因而判讀十分簡單，可對故障距離進行精確標定。

　　

　　采用三次脈沖法延長燃弧時間和穩弧法，可以方便地定位高阻故障和閃絡故障。三次脈沖法技術先進、操作簡單、波形清晰、快速準確，是目前高阻性和閃絡故障定位的主流方法。三次脈沖法是二次脈沖法的改進，其方法是先在不擊穿電纜故障點的情況下，用電纜故障測試儀測得低壓脈沖的反射波形，然后用高壓脈沖擊穿電纜故障點產生弧，當電弧電壓降到一定值時觸發中壓脈沖，以穩定并延長電弧時間，然后發出低壓脈沖，得到故障點的反射波形，兩個波形疊加后同樣可以發現發散點就是故障點的反射波形。采用中壓脈沖實現弧光的穩定和延長時間，比二次脈沖法更容易得到故障點的波形。相對于二次脈沖法，三次脈沖法不需要選擇燃弧的同步時間，操作也比較簡單。
